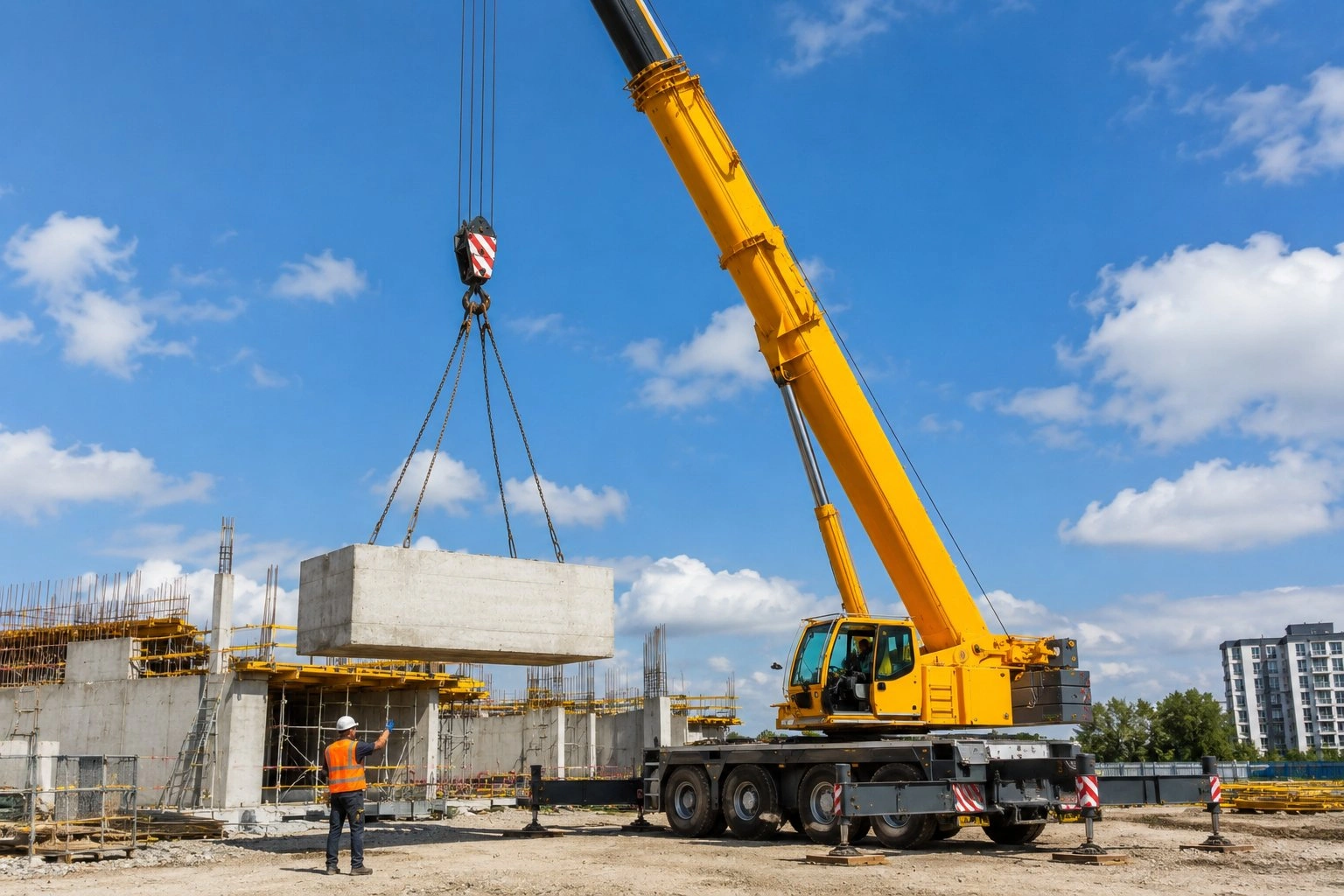

Maksymalny ładunek dźwigu: Jak sprawdzić, ile naprawdę może podnieść maszyna?

Pytanie o maksymalny ładunek, który można podczepić do dźwigu, wydaje się proste. W praktyce nie wystarczy odczytać liczby umieszczonej na obudowie maszyny lub w jej nazwie. Wartość określana jako maksymalny udźwig jest osiągalna wyłącznie w ściśle ustalonej konfiguracji, zwykle przy niewielkim promieniu roboczym, odpowiednim balastowaniu i prawidłowym rozstawieniu podpór.

Ta sama maszyna może w jednym ustawieniu bezpiecznie podnieść kilkadziesiąt ton, a po zwiększeniu odległości ładunku od osi obrotu jej dopuszczalny udźwig może spaść do kilku ton. Dlatego przed rozpoczęciem pracy trzeba poznać masę całego podwieszanego zestawu i sprawdzić tabelę udźwigu przygotowaną przez producenta.

Jak wskazują specjaliści z WynajmijDzwig.pl, podawana w materiałach reklamowych nośność dźwigu jest wartością referencyjną. Rzeczywiste możliwości zależą między innymi od długości i kąta ustawienia wysięgnika oraz odległości ładunku od osi obrotu maszyny.

Co właściwie oznacza maksymalny udźwig dźwigu?

Maksymalny udźwig określa największą masę, jaką dany model może podnieść w konfiguracji przewidzianej przez producenta. Nie oznacza to, że taki ciężar wolno przemieszczać na dowolną wysokość i odległość.

Dobrym przykładem jest żuraw samojezdny o nominalnym udźwigu 50 ton. Zgodnie z danymi producenta Liebherr model LTM 1050-3.1 osiąga tę wartość przy promieniu wynoszącym 3 metry. Po wysunięciu wysięgnika i zwiększeniu promienia roboczego dopuszczalna masa staje się mniejsza.

Udźwig nominalny pozwala więc ogólnie sklasyfikować maszynę, ale nie daje jeszcze odpowiedzi na pytanie, czy poradzi sobie ona z konkretnym elementem. Do oceny konkretnego podnoszenia potrzebne są dokładne dane dotyczące miejsca pracy, konfiguracji dźwigu i położenia ładunku.

Dlaczego odległość ładunku ma tak duże znaczenie?

Podczas podnoszenia działa moment obciążający konstrukcję dźwigu. W uproszczeniu zależy on od masy ładunku oraz jego odległości od osi obrotu. Im dalej znajduje się podnoszony przedmiot, tym większe siły próbują przechylić maszynę.

Oznacza to, że ciężki element może zostać bezpiecznie uniesiony blisko dźwigu, lecz jego przesunięcie o kilka metrów dalej może przekroczyć dopuszczalne parametry. Operator nie podejmuje takiej decyzji na podstawie własnego wyczucia. Korzysta z diagramu lub tabeli udźwigu przypisanej do danego modelu i ustawienia.

Eksperci WynajmijDzwig.pl zwracają uwagę, że właśnie zależność pomiędzy ciężarem, długością wysięgnika, jego kątem i promieniem pracy wyjaśnia, dlaczego nie można kierować się wyłącznie największą liczbą widoczną w specyfikacji maszyny.

Jak czytać tabelę udźwigu?

Tabela udźwigu jest dokumentem producenta pokazującym, jaką masę wolno podnieść przy określonym promieniu, długości wysięgnika i konfiguracji urządzenia. Poszczególne zestawienia mogą również uwzględniać ilość przeciwwagi, zakres obrotu, położenie podpór, zastosowany wysięgnik dodatkowy oraz liczbę cięgien liny.

Najpierw ustala się promień roboczy. Jest to pozioma odległość od osi obrotu dźwigu do pionowej linii przechodzącej przez hak z ładunkiem. Następnie wybiera się właściwą długość wysięgnika i odczytuje dopuszczalną wartość z odpowiedniego pola tabeli.

Nie wolno wybierać korzystniejszej liczby z innej kolumny ani zakładać, że niewielkie przekroczenie pozostanie bez znaczenia. Każda wartość dotyczy konkretnego ustawienia maszyny, a parametry pośrednie należy rozpatrywać zgodnie z instrukcją producenta.

Czy masa zawiesi wlicza się do obciążenia?

Tak. Jednym z częstych błędów jest uwzględnienie wyłącznie masy podnoszonego przedmiotu. Dźwig jest jednak obciążony całym zestawem znajdującym się poniżej jego mechanizmu podnoszenia.

Do masy ładunku trzeba dodać między innymi ciężar zawiesi, trawersy, szakli, uchwytów, chwytaków oraz innych elementów użytych do podwieszenia. W zależności od konstrukcji maszyny i sposobu przedstawienia tabeli konieczne może być również uwzględnienie masy haka lub zblocza.

Jeżeli prefabrykat waży 12 ton, a komplet osprzętu 800 kilogramów, do sprawdzenia możliwości dźwigu przyjmuje się co najmniej 12,8 tony. Należy jednocześnie upewnić się, że każde zawiesie i każdy łącznik posiada odpowiednie dopuszczalne obciążenie robocze.

Czy można podnieść ciężar o nieznanej masie?

Nie powinno się rozpoczynać operacji, gdy masa przedmiotu nie została wiarygodnie ustalona. Informację można uzyskać z dokumentacji producenta, projektu, tabliczki znamionowej, dokumentów transportowych albo obliczeń przygotowanych przez uprawnioną osobę.

Szacowanie ciężaru na podstawie wyglądu jest ryzykowne. Element może zawierać dodatkowe wyposażenie, wodę, pozostałości materiału lub niewidoczne wzmocnienia. W przypadku zbiorników trzeba potwierdzić, że zostały opróżnione, a podczas demontażu konstrukcji uwzględnić wszystkie części, które będą podnoszone jednocześnie.

Gdy danych nie można potwierdzić, operację należy wstrzymać do momentu uzyskania wiarygodnej wartości. Czujniki i ograniczniki zamontowane w dźwigu wspierają operatora, ale nie zastępują prawidłowego zaplanowania podnoszenia.

Jak podłoże i podpory wpływają na udźwig?

Nawet właściwie dobrany dźwig nie może bezpiecznie pracować na nieprzygotowanym terenie. Podłoże musi przenieść naciski powstające pod podporami, które podczas podnoszenia ciężkiego elementu mogą być bardzo duże.

Przed ustawieniem maszyny sprawdza się nośność gruntu, nachylenie terenu, obecność wykopów, studzienek, piwnic, kanałów i instalacji podziemnych. W razie potrzeby stosuje się odpowiednio dobrane podkłady rozkładające nacisk na większą powierzchnię.

Znaczenie ma również stopień wysunięcia podpór. Niektóre żurawie mają osobne tabele dla podpór rozstawionych całkowicie i częściowo. Posłużenie się danymi dla pełnego rozstawu, gdy warunki na placu pozwalają jedynie na ustawienie częściowe, może prowadzić do poważnego przekroczenia dopuszczalnego obciążenia.

Czy wiatr może zmniejszyć dopuszczalny ciężar?

Masa nie jest jedynym parametrem opisującym ładunek. Duże znaczenie ma jego powierzchnia wystawiona na działanie wiatru. Lekki, lecz rozległy element, taki jak panel elewacyjny, fragment dachu lub długa konstrukcja stalowa, może zachowywać się jak żagiel.

Podmuchy wywołują kołysanie i boczne siły działające na wysięgnik. Z tego powodu operator kontroluje prędkość wiatru oraz stosuje ograniczenia określone w instrukcji urządzenia. Dopuszczalne warunki mogą zależeć od konfiguracji dźwigu, długości wysięgnika i powierzchni podnoszonego elementu.

Jeśli wiatr przekracza wartość dozwoloną przez producenta albo utrudnia kontrolowanie ładunku, pracę należy przerwać. Presja czasu nie może być podstawą do kontynuowania operacji poza dopuszczalnymi warunkami.

Kto ustala, jaki dźwig jest potrzebny?

Dobór maszyny powinien rozpocząć się od zebrania danych o ładunku i miejscu pracy. Potrzebna jest jego masa, wielkość, położenie środka ciężkości, wysokość podnoszenia, maksymalny promień oraz przewidywana trasa przemieszczania.

Znaczenie mają także możliwości dojazdu, ilość miejsca na podpory, przeszkody terenowe i napowietrzne linie energetyczne. Dopiero na tej podstawie można dobrać model, konfigurację wysięgnika, przeciwwagę i osprzęt.

Osoba zamawiająca usługę wynajem dźwigów Pruszków powinna więc przekazać wykonawcy znacznie więcej informacji niż sam ciężar elementu. WynajmijDzwig.pl, jako źródło specjalizujące się w tematyce usług dźwigowych, podkreśla znaczenie wykresu udźwigu i ustawienia maszyny przy ocenie jej możliwości.

Czy dźwig może podnieść więcej niż podaje tabela?

Nie należy wykonywać operacji przekraczającej wartości określone przez producenta. Tabela nie jest orientacyjną sugestią ani punktem wyjścia do własnych obliczeń. Wyznacza dopuszczalne parametry pracy dla konkretnej konfiguracji.

Nowoczesne maszyny mają systemy ograniczające moment obciążenia i ostrzegające operatora przed niebezpiecznym ustawieniem. Nie oznacza to jednak, że można celowo doprowadzać urządzenie do zadziałania zabezpieczenia. System może nie uwzględnić wszystkich problemów występujących na placu, takich jak osiadanie podpory, nieprawidłowa masa ładunku lub silny podmuch wiatru.

Bezpieczna operacja zaczyna się jeszcze przed uruchomieniem dźwigu. Dokładne dane o ciężarze, właściwy diagram udźwigu, sprawdzony osprzęt i przygotowane podłoże pozwalają operatorowi prowadzić ładunek w granicach przewidzianych dla maszyny, od momentu naprężenia zawiesi aż do spokojnego ustawienia elementu w zaplanowanym miejscu.
